緊急性を要する時だからこそ
安定性の高い搬送台車がおすすめです

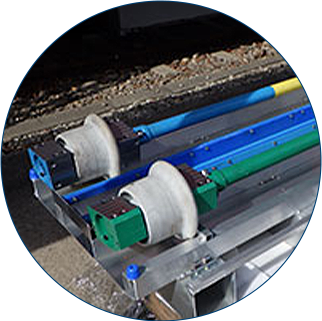

搬送台車は、軸の固渋等で車輪不回転となった車両を
車両基地まで安全に運ぶ台車であります。
平時は車両基地等に保管し、緊急時に故障車両まで運び
重機を使用せず、ハンドメイドで組立・設置いただき
車輪を持上げ、低速移動させることが可能となります。

搬送台車の特長

•

  運搬が容易

  軽量設計された搬送台車はパーツに分解されて、各収納箱に収められています。

•

  安定走行

  左右の車輪が軸でつながっている為、安定走行が可能です。

•

  組立訓練指導

  詳細な組立マニュアルに加え、ご要望に応じて組立訓練の指導を致します。

•

  設置が容易

  電車のジャッキアップを標準装備。
  各パーツは色分けされており、色ごとに組み合わせることで容易にハンドメイドで設置可能です。

•

  設計変更可能

  対象車両に標準仕様の搬送台車が
  組付けられない場合、設計変更対応
  もいたします。（変更内容によって
  は対応できない事もございます。）

•

  アフターサービス

  交換部品の販売や保守メンテナンスも行っています。

導入の流れ

1. 1. お問い合わせ

   電話もしくはお問い合わせフォームにてご連絡をください。
   担当者よりお電話し、どのような車両の搬送台車をお考えなのかを伺います。

2. 2. 搬送台車のご説明

   貴社に、資料を持ってご説明に伺います。（日本全国対応、海外からのお客様はご相談ください）
   搬送台車をどのような車種に使用するのか、あらかじめ車両情報の資料をご用意ください。

3. 3. 設置可能かを検討

   車両と搬送台車が干渉する場合、当該箇所を確認し、部品の設計変更で対応可能か、
   もしくは搬送台車自体の設計変更で対応可能かの判断を行います。

4. 4. カスタマイズ

   搬送台車のデモ機では車両に設置できない、または干渉する場所がある等の課題が生じる場合は、
   搬送台車のカスタマイズを致します。

5. 5. 見積書提出

   仕様書と全体図、見積書、ご注文書等必要な書面や情報を各ステップで作成・提出いたします。

6. 6. 製造開始

   ご注文をいただいたら製造開始します。
   納期は、標準6ヵ月以内です。
   短納期をご希望であればお申し出ください。

7. 7. 納品

   搬送台車が完成しましたら、ご指定の場所にトラックにて配送いたします。
   荷下ろしには、フォークリフトをご用意ください。

8. 8. 搬送台車設置訓練

   ご希望があれば弊社技術者と日時を合わせ、設置訓練を行い、
   実際の車両に取り付けて説明等を行います。

搬送台車の
メンテナンス

搬送台車をご導入いただいた場合には、定期的にメンテナンスを行ってください。

当社では、交換部品の販売や、搬送台車部品の再生産を行っています。
フレームやボルトなどに不具合があり、交換が必要であれば、当社までご連絡をください。

よくあるご質問

搬送台車本体について

全体の重量はどれぐらいですか？

約400kgです。

最も重量のある部品の重さはどの位ですか？

約70kg（輪軸ですが分解可能）です。

当社の線路状況に対応していますか？

御社の状況をお教えください。または、デモ機をお貸ししますので、搬送台車単体で走行可否をご確認ください。

最大では何km走行可能ですか？

新幹線用で1日150km、トータルで300kmを限度としています。
在来線用では1日50km、トータルで100kmを限度としています。
限度を超えて走行する場合は、ベアリング交換等、分解メンテナンスを行ってください。

速度はどれぐらい出せますか？

新幹線用で、本線最高速度45km/h、構内は10km/hです。
在来線用で、本線最高速度25km/h、構内は10km/hです。

軸重と輪重はどれぐらいまで耐えられますか？

耐用軸重は約14tです。

自社保有のすべての車種に設置できますか？

車両および台車の図面をご提供いただき、搬送台車との干渉を確認いたします。
図面での確認不可の場合は、デモ機を持参しての確認となります。

保管ケースの材質は何ですか？

鉄製とアルミニウム製があります。オプションにて、デザインも承ります。

搬送台車の組立工具は、こちらで用意するものはありますか？

ありません。

搬送台車の組立について

組立時間はどれぐらいですか？

4人で作業して30分前後です。

設置には何人必要ですか？

最低4人は必要です。

取扱説明書はありますか？

完成図書内にございます。

初心者でも組み立てられますか？

納入業者の指導による組立訓練は必要です。

搬送台車の導入について

価格はいくらですか？

カスタマイズ等によって価格は異なります。お見積りをご依頼ください。

デモ機を貸し出してもらえないでしょうか？

対応いたします。

納期はどれぐらいですか？

ご注文いただいてから標準半年です。

納品はどのように行われますか？

運送会社のトラックで納品いたします。フォークリフトをご用意ください。

搬送台車のメンテナンスについて

搬送台車はどのように保管したらいいですか？

格納箱の中に入れて、粉塵のあるところや高温多湿の場所を避けて保管ください。

必要なメンテナンスは何ですか？

1年に1回、設置訓練を行ってください。
搬送台車を使用したら、ばらしてフレーム、ボルト等に表面のキズや反り曲がりがないか確認してください。
1年に1回、定期的に箱から出して、ベアリングに給油してください。

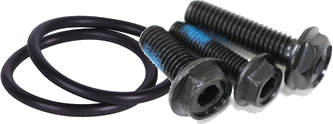

消耗品や交換部品の販売はしてもらえますか？

消耗品にはベアリングやオイルシール、手動油圧ポンプ、単動シリンダー、
高圧ナイロンホース、ボルト等があります。その他の製造部品にも対応いたします。

台車使用後の点検や定期点検を行ってもらえますか？

有償にて対応いたします。

ご契約について

Web問い合わせやWeb会議に対応してもらえますか？

初めてのお問合せはこちらよりご連絡ください。
Web会議はZoomにて対応いたします。他のWeb会議ツールをご希望の方は、別途お問い合わせください。

納品時に組立方法の講習してもらえないですか？

ご要望があれば講習をさせていただきます。

保証期間はどれぐらいですか？

納入後1年です。

メンテナンス契約はありますか？

有償にて対応可能です。

価格はいくらですか？

カスタマイズ等によって価格は異なります。お見積りをご依頼ください。

デモ機を貸し出してもらえないでしょうか？

対応いたします。デモ機を使用して組立分解の訓練、実際の走行等テストができます。
