事業案内 洗浄装置 CLEANING EQUIPMENT

鉄道車両本体から鉄道車両に係る部品まで、
それぞれの用途に合わせた洗浄装置のご提案をいたします。

アサヤマは1980年代から洗浄装置の取り扱いをしており、取引先のニーズに的確に応えるため、
メーカーと共に最適な機械装置を開発してきたノウハウがあります。
今後もお客様の快適さ、車両運行の安全を支えるため、洗浄能力の向上や排水対策など技術力の向上に取り組んでいます。

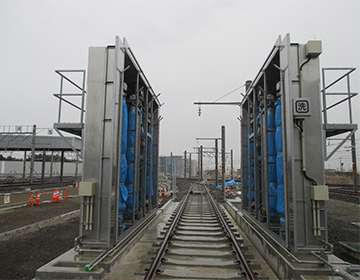

車体洗浄装置

車両構造に合わせて洗車箇所や洗浄方法を設定することが出来ます。
設置環境に応じ洗浄機の可動範囲や排水設備のご提案をいたします。

車体洗浄装置

入場時、運転手による操作盤操作(車種・洗浄工程)及びセンサ感知により、予備水噴射→薬液噴射、100m先の清水噴射の順に車両の側面及び肩をブラッシングしながら洗浄し出場時、ウオーターコート→清水噴射の順に車両の側面及び肩をブラッシングしながら洗浄し出場する装置
(オプションとして、RO水・台車及び屋根に噴射洗浄など付帯可能)

車両床下洗浄装置

所定の位置に停止後、タッチパネルで編成の種類を選択しスタート釦を「ON」にて準備運転開始、センサ「ON」にて床下の洗浄・非洗浄部品をアントの速度に応じて洗浄水(常温・循環)が噴射し、リンス(70℃)した後、乾燥(200℃温風)する装置
洗浄完了後は、排水釦「ON」にて排水しながら洗浄水入替え・リンス追加(自動)にて完了(編成及び車種はあらかじめ登録されており、床下機器の養生は不要です。)

車体洗浄装置

入場時、運転手又は無線による操作盤操作(洗浄工程)及びセンサ感知により、予備水噴射→薬液噴射→清水噴射(台車噴射連動)の順に車両の側面及び肩をブラッシングしながら洗浄し、出場時、清水噴射(台車噴射連動)のみにて、車両の側面及び肩をブラッシングしながら洗浄し出場する装置(簡易薬液又はフル薬液噴射工程あり)
(オプションとして、RO水・ウオーターコート・屋根に噴射洗浄など付帯可能)

車体洗浄装置

入場時、運転手又は遠隔操作による操作盤操作(洗浄工程)及びセンサ感知により、清水噴射のみにて、車両の側面及び肩をブラッシングしながら洗浄し、出場時、清水噴射→RO水噴射の順に車両の側面及び肩をブラッシングしながら洗浄し出場する装置。
(オプションとして、台車及び屋根に噴射洗浄など付帯可能)

台車洗浄装置

車両から取り外した台車枠や台車部品を洗浄する装置です。
洗浄方法や洗浄工程など、お客様の課題ご要望に合わせた装置のご提案をいたします。

台車洗浄装置

車体から取外した台車枠又は台車部品を専用脚に載せ、2台分1工程で洗浄可能な装置
入口にクレーンで設置した1台目台車枠搬入後、2台目台車枠も同様に搬入後、洗浄釦「ON」にて洗浄開始(ワークを揺動しながら薬液噴射→清水噴射)、洗浄完了後、気吹きしながら搬出(1工程(2台車枠分)、約15分)

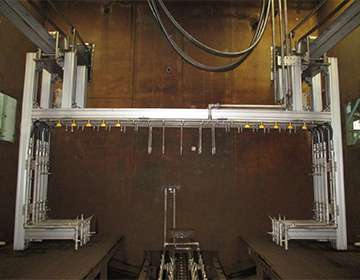

台車枠洗浄装置

車体から取外した台車枠を搬送台車に載せ、自動運転釦「ON」にて自動洗浄する装置
ワークはブース内搬入後、定位置に固定、上面・側面用ノズル装置(門型)が揺動噴射、下面用ノズルが固定噴射、薬液なしの温水(60℃)噴射のみ
洗浄工程(下面固定噴射→上面・側面用ノズル揺動噴射→上面気吹き→ブース自然乾燥)

台車洗浄装置

台車枠・輪軸・台車部品を搬送台車に載せ、自動で洗浄可能な装置です。また、洗浄なしで搬送のみの使用も可能です。入口から搬入し、入口への搬出や出口への搬出など、作業導線に応じた搬入出を選択することができます。洗浄方式は、固定ノズル揺動洗浄を採用しています。

部品洗浄装置

台車部品をはじめ、連結器や関連部品を洗浄する装置です。
洗浄対象や設置環境に合わせた装置のご提案をいたします。

部品洗浄装置(台車部品・関連部品用)

台車部品、連結器、関連部品を自動洗浄する装置
3m大型ターンテーブル方式により、ワークを回転させながら、上面・側面・下面の各ノズルから薬液噴射洗浄→温水噴射洗浄→気吹きしながら搬出する装置
(薬液は循環使用、リンスは使い捨て)

部品洗浄装置(電動機用)

電動機関係を自動洗浄する装置
ブース内のターンテーブルでワークを回転しながら、回転ノズルからの高圧温水のみで自動洗浄し、次のブース内の真空乾燥室にて、乾燥し搬出する装置

部品洗浄装置(コロ軸受用)

コロ軸受関係を自動洗浄する装置
コロ軸受又はケースなどを1個送りで、自動感知にて、ブース内のターンテーブルでワークを回転しながら、回転ノズルからの高圧温水のみで自動洗浄する装置
洗浄工程(薬液噴射洗浄→温水噴射洗浄→気吹き)

部品洗浄装置(内燃機関部品用)

内燃機関部品を自動洗浄する装置
エンジン・エンジン関連部品を、自動感知にて揺動ノズルからの薬剤液及び温水で自動洗浄する装置
洗浄工程(薬液噴射洗浄→温水噴射洗浄→気吹き)
